| Product name: | Branch Fiber patch cord | Cable color: | Yellow |
|---|---|---|---|
| length: | 1m,2m,3m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/UPC | Model: | Single mode |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,OM3 |
| Cores quantity: | 12 | ||
| Vurgulamak: | SC/UPC'den SC/UPC'ye optik zıplayan,1310nm optik fiber atlayıcısı,Bundle Branch optik atlayıcısı |
||
SC/UPC - SC/UPC Çoklu Dal 1310nm Fiber Optik Jumper
1. Özellik
1. Yüksek geri dönüş kaybı
2. Düşük ekleme kaybı
3. Yama kablosu RoHS, ISO9001'den geçti
4. LZSH veya PVC ceket
5. CCTC A Tipi optik fiber yüksük
Genel yama kabloları
2. Uygulama
1). İletişim odaları
2). FTTH (Eve Fiber)
3). LAN (Yerel Alan Ağı)
4). FOS (fiber optik sensör)
5). Fiber Optik İletişim Sistemi
6). Optik fiber bağlı ve iletilen ekipman
7). Savunma savaş hazırlığı
3. Şartname
| Tip | Standart, Ana |
| Stil | LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC, FC/APC, LC/APC.MU/APC |
| Fiber |
Tek modlu/Çok modlu 50/125, 62.5/125 (Çok modlu) OM2&OM1 50/125, 10G (Çok modlu) OM3 |
| Kablo |
Tek yönlü, Çift yönlü Φ3.0mm, Φ2.0mm, Φ0.9mm PVC veya LSZH |
| Cilalama Şekli | UPC, SPC, APC (8°& 6°) |
| Ekleme Kaybı |
≤ 0.1dB (Tek modlu Ana için) ≤ 0.25dB (Tek modlu Standart için) ≤ 0.25dB (Çok modlu için) JDS RM 3750 tarafından test edildi |
|
Geri Dönüş Kaybı (Tek modlu) |
UPC ≥ 50dB SPC ≥ 55dB APC ≥ 60dB (tipik 65dB) JDS RM3750 tarafından test edildi |
| Tekrarlanabilirlik | ±0.1dB |
| Çalışma sıcaklığı | -400C ila 850C |
|
Geometri Gereksinimi ( Tek modlu) |
Yüksük Uç Yüzey Yarıçapı 7mm ≤ R ≤ 12mm (APC için) 10mm ≤ R ≤ 25mm (Standart için) Tepe Ofseti ≤ 30 μm (Ana için) Tepe Ofseti ≤ 50 μm (Standart için) Undercut -50nm ≤ U ≤ 50nm DORC ZX-1 tarafından test edildi |
4. Özellikler&PerformanslarFiber Tipi
| Kablo numarası | Çok modlu (PC/Düz Cila) | Parametre | ||
| Standart | Düşük kayıp | Ekleme Kaybı Maksimum | Düşük kayıp | Ekleme Kaybı Maksimum |
| <0.70 | <0.35db | <0.70dB | <0.35dB | Geri Dönüş Kaybı |
| >60dB | Yok | Dayanıklılık | ||
| 500 Eşleşme | Çalışma Sıcaklığı | |||
| -40C ila 80C | Test Dalga Boyu | |||
| 1310nm | 850nm | 5 | ||
. Ürün listesiÖnyükleme
| Konektör | 0.9mm | Kablo numarası | Yüksük | Konektör | 0.9mm |
|
2.0mm 3.0mm LC |
FC SC ST MU D4 MTRJ MPO DIN 9/125um SM
|
50/125um MM 62.5/125um MM OM3 OM4 Tek yönlü |
Çift yönlü Çok fiberli Şerit PC |
APC UPC 1M |
2M 3M4M 5M ......... Özelleştirilmiş Kalite Garantisi: |
Kaynak Garantisi. Uzun vadeli tedarikçiler, ham madde kalitesini istikrarlı tutar. Tüm ürünler ROHS sertifikalıdır ve ihracat kalite seviyesi talebini karşılar.(2)
Kalite Testi. 1；Ham maddeler, IQC denetiminden geçtikten sonra üretime alınacaktır,2；IPQC
üretimin kalite gereksinimlerini karşıladığından emin olmak için üretim hattını denetler.3；OQC, her ürünün müşteri kalite gereksinimlerini karşıladığından emin olmak için ürün performansını test eder ve ambalajı denetler
(3)
Optik Test.Ürünlerimiz IEC ve ITU standartlarına uygundur (4) Ürünler bittikten sonra Kalite Güvence Departmanı tarafından en az %30 spot test.

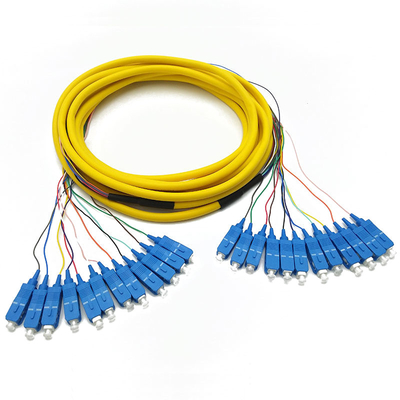

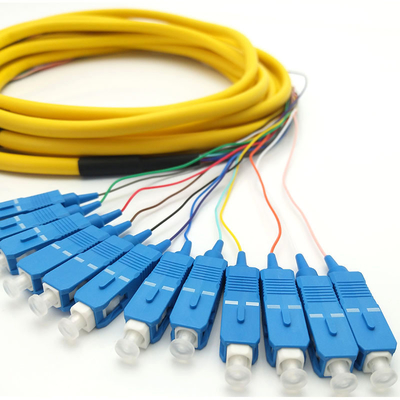

Ürün resmi:
Fabrika Resmi:
