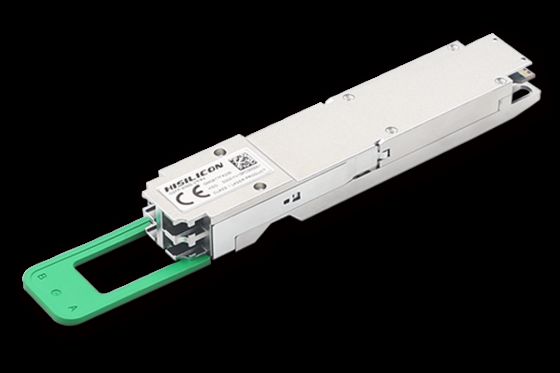

alıcı-verici modülü OSFP 800G 2 x FR4, veri merkezleri ve bulut ağlarındaki uygulamalar için

OM3877FX200, 2 km'ye kadar olan 800 Gigabit bağlantılarında kullanılmak üzere tasarlanmış bir alıcı modülüdür. Veri merkezleri ve bulut ağlarındaki uygulamalar için uygundur.100G Lambda MSA standardı ve CMIS 5 ile uyumludur.2Dijital teşhis fonksiyonları I2C arayüzü üzerinden kullanılabilir.

Bu modül 8 kanal 106.25 Gbps elektrik verisini 8 kanal 106.25 Gbps optik sinyallere dönüştürebilir ve 850 Gbps optik iletim için iki kanala multipleks edebilir.850 Gbps girişini 8 kanallı sinyallere optik olarak çarpıtıyor., ve onları alıcı tarafındaki 8 kanallı çıkış elektrik verilerine dönüştürür.

Sıcaklık, nem ve EMI müdahalesi de dahil olmak üzere en zorlu harici çalışma koşullarını karşılamak için tasarlanmıştır. 400G-FR4 modüllerine 2 x 400GE çıkış olarak da kullanılabilir.

Şekil 2-1 Alıcı blok şeması

Şekil 3-1 OM3877FX200 mekanik boyutları (Tipi 2 OSFP modülü)

• 850 Gbps toplam bit hızı
• Hermetik olmayan ambalaj tasarımı
• 2 x CWDM4 şeridi MUX/DeMUX tasarımı
• Çifte dupleks LC konektörü
• Maksimum güç tüketimi 17 W
• Tek 3.3 V güç kaynağı
• FEC ile tek modlu liflerde 2 km'ye kadar iletim
• OSFP MSA rev5.0 uyumlu
• 100G Lambda MSA uyumlu
• 802.3cu uyumlu
• OIF CMIS 5.2 Yönetim Arayüzü uyumlu
• OIF-CEI-112G-VSR-PAM4'e uygun
• RoHS 2 uyumlu

• 800G Ethernet
• Veri merkezi ağı
