Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Fiber type: | OS1 / OS2 / OM1 / OM2 / OM3 / OM4 | Jacket Material: | PE |
|---|---|---|---|
| Fiber quality: | 48 / 64 / 72 / 96 / 144 | Jacket Color: | Black/Customized |

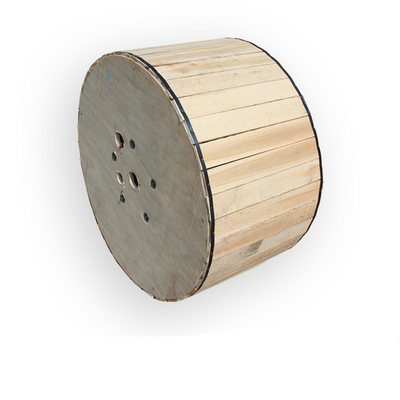

| Cable diameter: | 14.5±0.5 mm for 144core | Package: | Wooden reel ,1km/roll |
| Application: | Long distance telecom | Sertifika: | ISO9001/CE/ROHS |
| Vurgulamak: | ADSS optik fiber kabloları,ADSS Fiber Optik Kabloları,ADSS Fiber Optic Kabloları |
||
Metal Olmayan Merkezi Gevşek Tüplü Dış Mekan Kablosu ADSS Fiber Optik Kablo LSZH Ceket SM G652D
Açıklama:
Tüm Dielektrik Kendinden Destekli Fiber Optik Kablo ADSS, gevşek tüplü örgülüdür. 200um veya 250um Çıplak Fiberler, yüksek modüllü plastiklerden yapılmış gevşek bir tüpe yerleştirilir. Tüpler suya dayanıklı dolgu ile doldurulur bileşik. Tüpler (ve dolgular), metalik olmayan bir merkez olarak bir FRP (Fiber Takviyeli Plastik) etrafına örülür kompakt ve dairesel bir kablo çekirdeğine mukavemet elemanı.
Kablo çekirdeği dolgu bileşiği ile doldurulduktan sonra. İnce PE (polietilen) iç kılıf ile kaplıdır. Örgülü katman sonra, iç kısım üzerine aramid iplikleri uygulanır mukavemet elemanı olarak kılıf, kablo PE veya AT (izleme önleyici) dış kılıf ile tamamlanır.
Özellikler:
1. Metalik olmayan yapı iyi yalıtım, mükemmel yıldırım direnci sağlar.
2. Uygun tasarım, fiber aşırı uzunluğu için hassas kontrol ve farklı örgü işlemi kabloyu sağlar
mükemmel mekanik ve çevresel özellikler.
3. Anti-elektromanyetizma yeteneği.
4. Yüksek yoğunluklu aramid iplikleri anti-çekme bileşeni olarak kullanın, güçlü, hafif ve küçük kablo çapı, uygun
farklı iklimsel durum ve kurulum açıklığı için.
5. Özel AT (Anti-Track) dış kılıf koruması, güçlü anti-elektro-korozyon yeteneği.
Uygulama:
1. Uzun mesafe telekomünikasyon, yüksek gerilim alanında LAN veya telekomünikasyon ağına erişim;
2. Güç iletim sistemi, çok fazla gök gürültüsü alanı ve yüksek elektromanyetik girişim için.
Veri Sayfası:
| Dış çapın referansı mm | Ref. ağırlık kg/km |
Ref. Maksimum çalışma gerilimi KN |
Maksimum izin verilen çalışma gerilimi KN |
Kopma mukavemeti KN |
Mukavemet elemanı CSA mm² | Elastikiyet modülü KN/mm² | Isı genleşme katsayısı×10-6/k | |
| PE | AT | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33.0 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40.0 | 20.1 | 0.1 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48.0 | 24.0 | -0.4 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51.0 | 25.1 | -0.5 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 |
Özellik:
1. Gücü kapatmadan kurulabilir
2. Mükemmel AT performansı. AT kılıfının çalışma noktasındaki maksimum endüktif 25KV'a ulaşabilir
3. Hafif ve küçük çap, buz ve rüzgarın neden olduğu yükü ve kuleler ve destekler üzerindeki yükü azaltır.
4. Geniş açıklık uzunlukları ve en büyük açıklık 1000m'nin üzerindedir
5. Çekme mukavemeti ve sıcaklığın iyi performansı
6. Tasarım ömrü 30 yıldan fazladır
Yapı

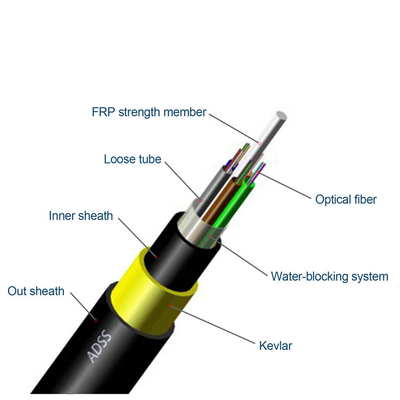

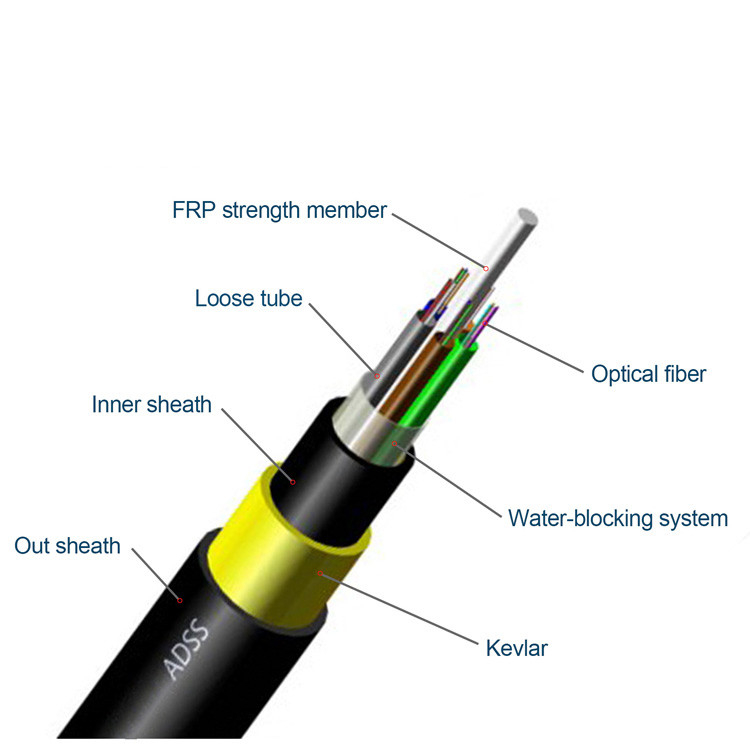

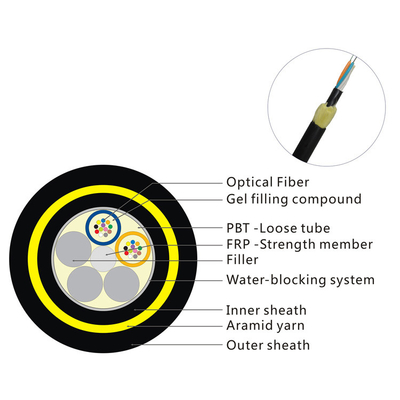

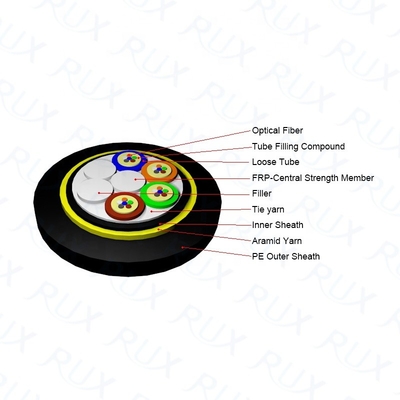

ADSS gevşek tüplü örgülüdür. Fiberler, yüksek modüllü plastiklerden yapılmış gevşek bir tüpe yerleştirilir. Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.
Tüpler (ve dolgular), metalik olmayan bir merkez mukavemet elemanı olarak bir FRP etrafına örülür (Fiber Takviyeli Plastik), kompakt ve dairesel bir kablo çekirdeğine. Kablo çekirdeği dolgu bileşiği ile doldurulduktan sonra, ince bir polietilen (PE) iç kılıf ile kaplanır. İki kat Aramid iplikleri, mukavemet elemanı olarak iç kılıf üzerine iki yönde uygulandıktan sonra, kablo PE veya AT (izleme önleyici) dış kılıf ile tamamlanır.
