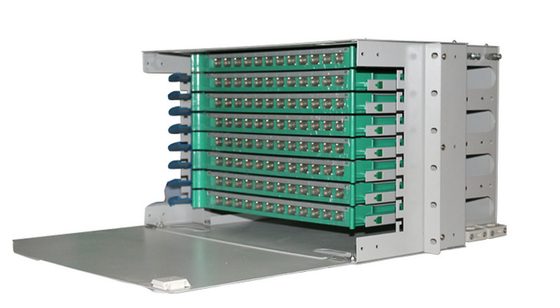

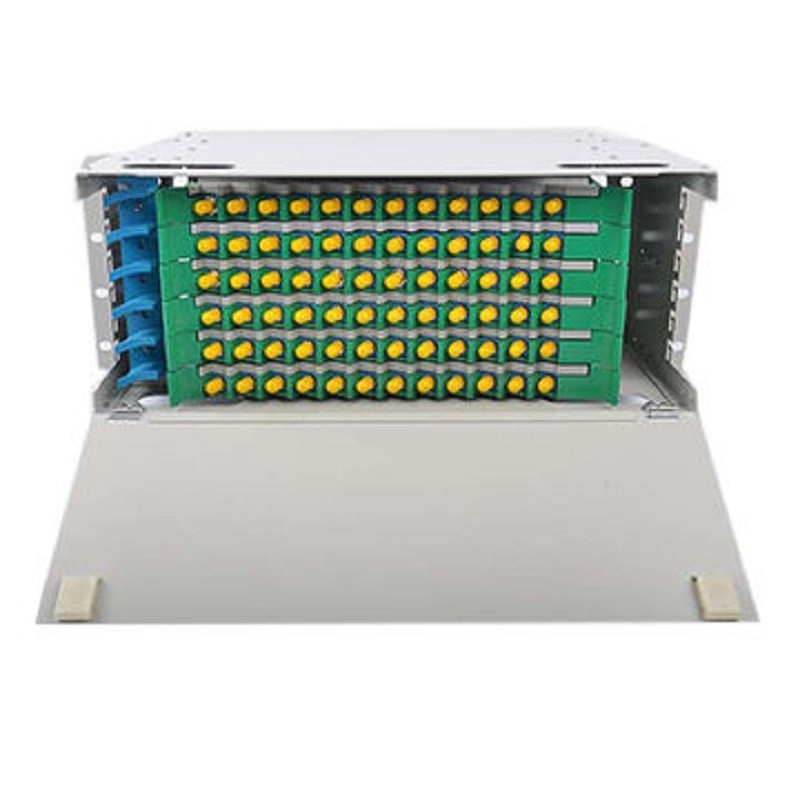

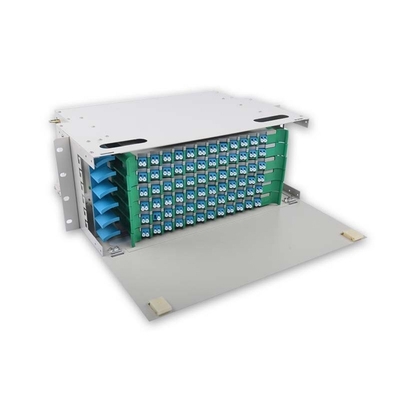

FTTX 144 Port Dış Mekan ODF Optik Dağıtım Çerçevesi
| Model:: | wall mount odf | Application:: | FTTX, FTTH odf |
| Dimension:: | 1U,2U,3U,4U | Supply adaptors: | SC/LC/ST/FC |
| color:: | white , black ,grey | Capacity of Cores: | 72 96 144 cores |
| High Light: | Dış Mekan ODF Optik Dağıtım Çerçevesi,144 port Dış Mekan ODF,FTTX Optik Dağıtım Çerçevesi |
||
FTTX 144 Port Dışarıdaki ODF Optik Dağıtım Çerçeve
Büyük kapasiteli 72 96 144 port Dış Fiber Optic ODF/Ana Dağıtım Çerçevesi Patch Panel
Tanıtım
Optik fiber terminal kutusu, fiber terminasyonunun şubesi bağlantısında uygulanabilir, dağıtım kutusu olarak çalışır, 19 ′′ standart yapı, raf montajı, FC,SC,ST'nin kurulumu için kullanılabilir,LC adaptörleri.
Yapısal özellikler
l Tüm mülk endeksleri Ulusal YD/T9251997 Standartına uygundur.
Vücut soğuk vallası çelik levha kullanmak güçlü yapışkan kuvvet, sanatsal ve dayanıklı.
1-2 çekirdekten oluşan 1-2 kablo girişinin ve 1-24 çekirdekten oluşan fiber çıkışının belirgin tasarımı esnekliği sağlar.
Kablo girişleri esnekliği artırmak için yağ direnci NBR ile mühürlenmiştir.
Üst üste yatan lif erime tepsisi ve ayrı yalıtım toprak birimi çekirdeklerin düzenlenmesini, kapasiteyi ve kablo topraklamasını esnek, uygun ve güvenli hale getirir.
Teknik özellikler
Dış Boyut: (uzunluk × genişlik × yükseklik) 430x300x1U/2U
Optik fiber sarma yarıçapı: ≥40mm
Fiber tepsisinin ekstra kaybı: hiçbiri
Tabakta kalan lif uzunluğu:≥1.6m
Fiber kapasitesi: 48 çekirdek
Çalışma sıcaklığı: - 400C ~ + 600C
Yan basınç direnci: 500N
Şok direnci:750N
Rack montajlı fiber optik dağıtım çerçevesi
| Model | Çekirdek Sayısı | Yükseklik | Boyut ((cm) | Ağırlık ((kg) |
| ODF-R144 | 144 | 7U | 49x30.5x31.15 | 17.1 |
| ODF-R96 | 96 | 5U | 49x30.5x22.25 | 11 |
| ODF-R72 | 72 | 4U | 49x30.5x17.8 | 9 |
| ODF-R48 | 48 | 3U | 49x30.5x13.35 | 7 |
| ODF-R36 | 36 | 2U | 49x30.5x8.9 | 5.7 |
| ODF-R24 | 24 | 2U | 49x30.5x8.9 | 4.6 |




-
8Reliable manufacturer,reassuring,experienced!
-
LMeet the standard of Telcordia GR-1435-CORE compliant.
-
MThe Product portfolio have been upgraded,Production lead time had been optimized,more flexible.
