Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Size: | 330×183×70/100mm | Material: | Cold rolling steel sheet |
|---|---|---|---|
| Panel port: | ST/FC/ST | Fiber capacity: | 48 Core |
| Weight: | 1.7/2 Kg | ||
| Vurgulamak: | ROSH optik bağlantı kutusu,ROSH ST Bağlantı Kutusu,ROSH 48 Çekirdekli Bağlantı Kutusu |
||

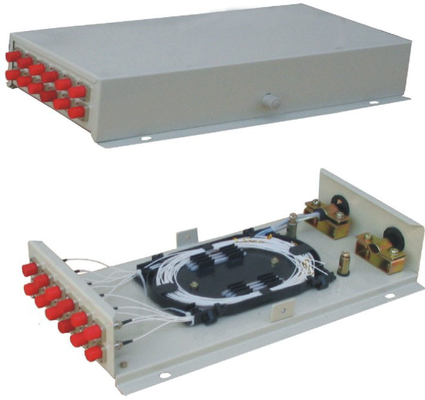

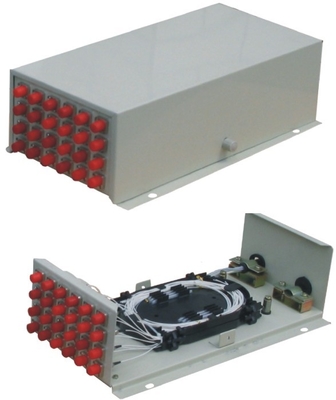

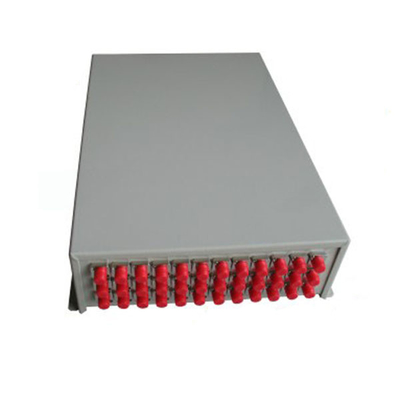

48 çekirdek duvara monte edilmiş FC ST ROSH Optik bağlantı kutusu
Duvara monte edilmiş Patch Panel Fiber Optic terminal kutusu GPZ-48A,12 çekirdek, 24 çekirdek, 48 çekirdek.
Uygulama:
Ürün, çapı 18 mm'lik tepside olan farklı tip ve yapılardaki optik kabloların terminalinde kullanılabilir.
Yapısal özellikler:
1Tüm mülk endeksleri Ulusal YD/T814-1996 Standartına uygun.
2Vücut soğuk yuvarlama çelik levhasından kullanılır ve yüzey zayıf üfleme plastiği tekniğinden yararlanır.
31 ′′2 kablo girişinin ve 1 ′′48 çekirdeğin fiber çıkışının belirgin tasarımı esnekliği sağlar.
4Kablo giriş ve fiber çıkışı esnekliği artırmak için yağ direnci NBR ile mühürlenmiştir. Kullanıcılar giriş ve çıkışı saplamayı seçebilirler.
5Üst üste yatan lif erime tepsisi ve ayrı yalıtım toprak birimi çekirdeklerin düzenlenmesini, kapasitesini ve kablo topraklamasını esnek, uygun ve güvenli hale getirir.
Ana teknik özellikler
1Dış Boyut: (uzunluk × genişlik × yükseklik) 330×183×70/100
2Ağırlık:1.7/2kg
3. optik fiber sarma yarıçapı: ≥40mm
4. fiber tepsi fazladan kaybı: hiçbiri
5Tabakta kalan lif uzunluğu:≥1.6m
6. fiber kapasitesi: 48 çekirdek
7. çalışma sıcaklığı: - 400C ~ + 600C
8. yan basınç direnci: 500N
9Şok direnci: 750N
Operasyonlar
1Kabloyu soyun, dış ve iç kaplamayı ve gevşek kontraktör borusunu çıkarın ve doldurma yağını yıkayın, 1,1 mm-1,6 mm lif ve 20 mm-40 mm çelik çekirdeği bırakın.
2Kablo bastırma kartını ve kabloyu sabitle, kabloyu güçlendiren çelik çekirdeği.
3. Dökme ve bağlantı tepsisine lifleri götürün, ısı kontratı tüpü ve erimiş tüpü bağlantı liflerinden birine sabitleyin.Isı sözleşmesi tüpünü ve erimiş tüpü hareket ettirin ve paslanmaz (veya kuvars) güçlendirme çekirdek çubuğunu sabitleyin., bağlantı noktasının ev borusunun ortasında olduğundan emin olun. iki bir tane yapmak için boru ısıtın. Fiber yatırma tepsisine korunan ekleme koyun. ((bir tepside 12 çekirdek koyabilirsiniz)
4Sol lifleri erime ve bağlantı tepsisine eşit bir şekilde koyun ve sarma lifleri naylon bağlarla sabitleyin. Tepsileri aşağıdan yukarı kullanın. Tüm lifler bağlandıktan sonra,Üst katmanı kapat ve düzelt..
5Yerleştir ve proje planına uygun olarak toprak telini kullan.
6Kapağı kapat. Duvara veya yatay çizgiye monte edilebilir.
| Paket listesi | |
| Terminal kabı ana gövdesi | 1 PCS |
| Parlama kumlu kumaş | 1 PCS |
| Erime ve bağlama işareti | 1 PCS |
| Fiber koruma | 2-48 PCS |
| Düğme. | 4-16 PCS |
