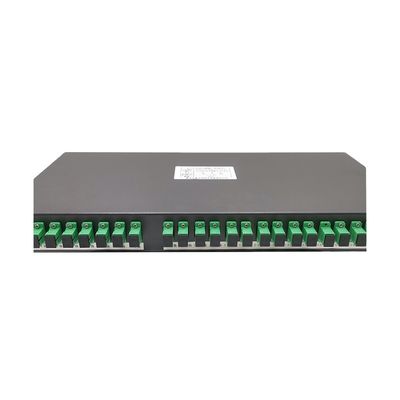

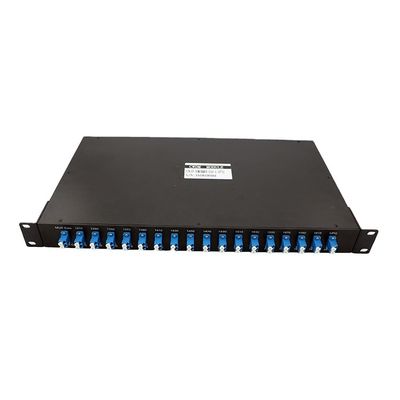

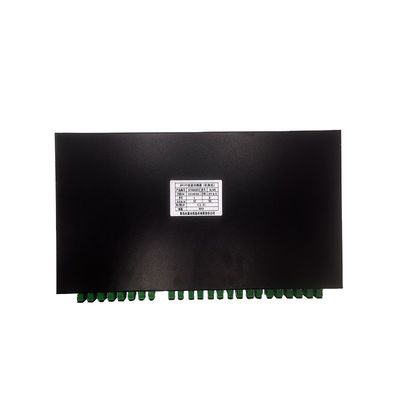

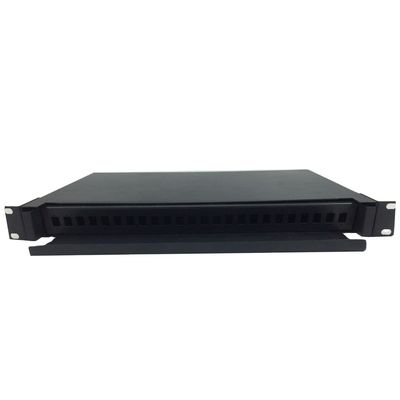

1U Fiber Optic Odf 1X2 Splitter Rack Mount Patch Panels
| Structure Type: | Standard 19'' | Apply port: | SC LC FC / UPC/APC CONNECTORS |
| Option channel:: | 4, 8 , 16, 18 channels | Hight: | 1U |
| Material: | Metal Aluminum | Outer carto weight: | 5pcs / Carton (1U) |
| High Light: | 1X2 Bölücü Rack Montaj Patch Panelleri,1X2 Bölücü Patch Panelleri,1U Odf yama panelleri |
||
1U Fiber Optik Odf 1X2 Ayırıcı Raf Montajlı Yama Panelleri

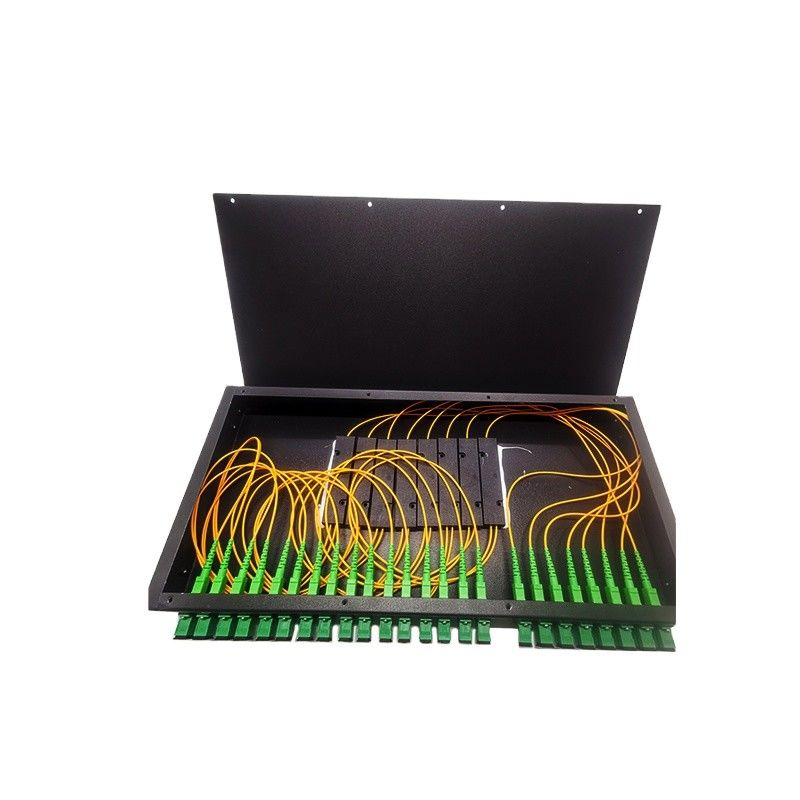

Raf montajlı 1U fiber optik odf 24 portlu 24 çekirdekli fiber optik yama paneli 8 adet 1X2 Ayırıcı takın
1. Ürün Tanıtımı
Yoğun dalga boyu bölmeli çoğullayıcı (DWDM), ITU dalga boyları içinde yukarı ve aşağı bağlantıyı sağlamak için membran filtre tekniğine ve tescilli akı içermeyen metal bağlama mikro-optik paketleme tasarımına dayanmaktadır. ITU kanal merkezi dalga boyu, düşük ekleme kaybı, yüksek kanal izolasyonu, düşük güç tüketimi, geniş geçiş bandı özellikleri, yapıştırıcı döngüsü yok, mükemmel termal kararlılık ve güvenilirlik vb. sağlar. Bir telekomünikasyon ağ sisteminde, yukarı veya aşağı bağlantı optik sinyali için kullanılabilir.
2. Teknik Özellikler
| Parametre | 4 Kanal | 8 Kanal | 16 Kanal | ||||||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||||||
| Kanal Dalga Boyu(nm) | 1270~1610 | ||||||||||
| Merkez dalga boyu Doğruluğu(nm) | ±0.5 | ||||||||||
| Kanal Aralığı(nm) | 20 | ||||||||||
| Kanal Geçiş bandı(@-0.5dB bant genişliği (nm) | >14 | ||||||||||
| Ekleme Kaybı(dB) | ≤1.4 | ≤2.6 | ≤5.0 | ||||||||
| Kanal Düzgünlüğü (dB) | ≤0.5 | ≤0.5 | ≤0.5 | ||||||||
| Kanal Dalgalanması (dB) | 0.3 | ||||||||||
| İzolasyon (dB) | Komşu | Yok | >30 | Yok | >30 | Yok | >30 | ||||
| Komşu Olmayan | Yok | >40 | Yok | >40 | Yok | >40 | |||||
| Ekleme Kaybı Sıcaklık Duyarlılığı (dB/℃) | <0.005 | ||||||||||
| Dalga Boyu Sıcaklık Kayması (nm/℃) | <0.002 | ||||||||||
| Polarizasyona Bağlı Kayıp (dB) | <0.1 | ||||||||||
| Polarizasyon Modu Dağılımı (PS) | <0.1 | ||||||||||
| Yönlülük (dB) | >50 | ||||||||||
| Geri Dönüş Kaybı(dB) | >45 | ||||||||||
| Maksimum Güç Kullanımı(mW) | 500 | ||||||||||
| Çalışma Sıcaklığı(℃) | -5~+75 | ||||||||||
| Depolama Sıcaklığı (℃) | -40~85 | ||||||||||
| Paket boyutu(mm) | 1. L100 x G80 x Y10 ( 2 CH~8CH Modül) | ||||||||||
| 2. L120xG800xY18 (9 CH~18CH Modül) | |||||||||||
Not: Yukarıdakiler konektörsüzdür, konektörlerle birlikte ise 0.2dB daha ekleyin.
3. Uygulama
4. Özellikler
- Düşük Ekleme Kaybı
- Yüksek Kanal İzolasyonu
- Optik yol epoksi içermez
- Mükemmel termal kararlılık ve güvenilirlik
- telcordia GR-1221 Uygunluğu ve RoHS Çevresel Koruma Standardı
5. Sipariş Bilgileri
| Yapılandırma | Kanal No. | Kanal | Pigtail Tipi | Fiber uzunluğu | Boyut(mm) | Konektör |
| M=Mux D=Demux |
04=4 Kanal 08=8 Kanal 16=16 Kanal
N=N Kanal …… |
27=1270nm 47=1470nm 49=1490nm …… 61=1610nm SS=özel… |
0=250um 1=900um 2=2.0mm |
1=1m 2=1.5m 3=diğerleri |
1=L100 x G80 xY10 2=L120xG80xY18 3=19 1U Raf |
0=Yok 5=diğer |
-
