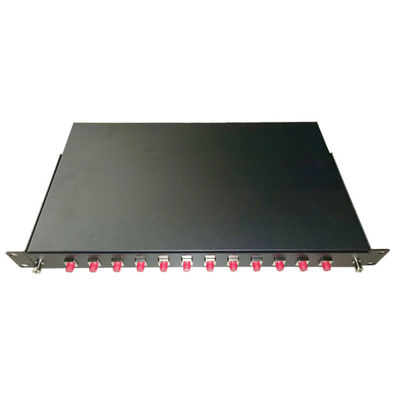

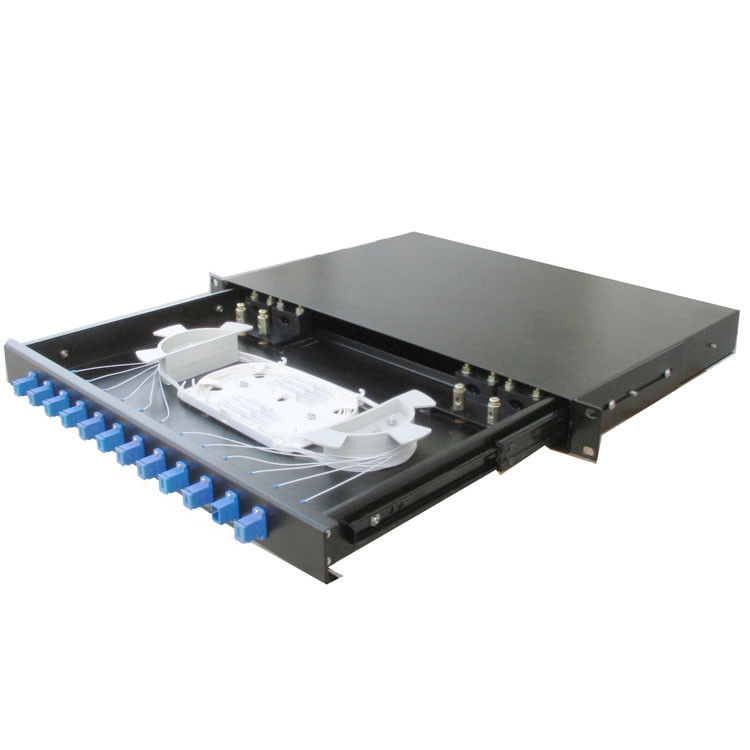

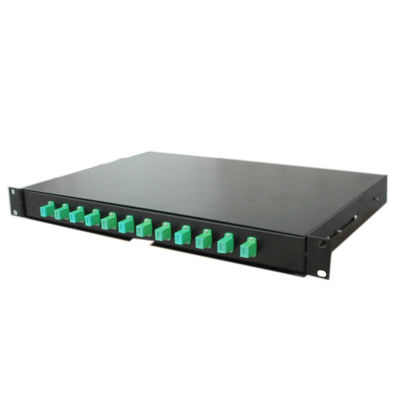

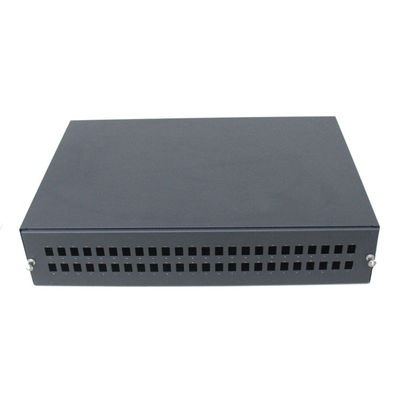

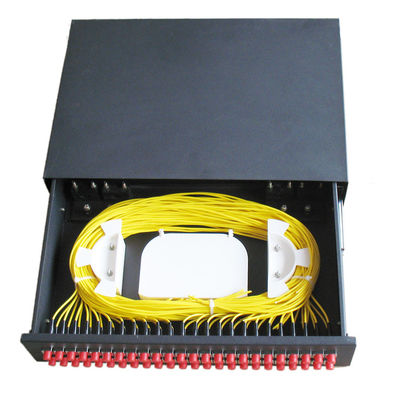

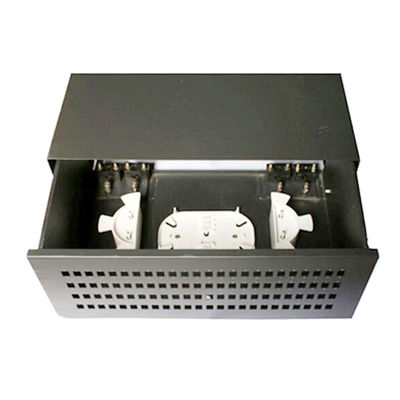

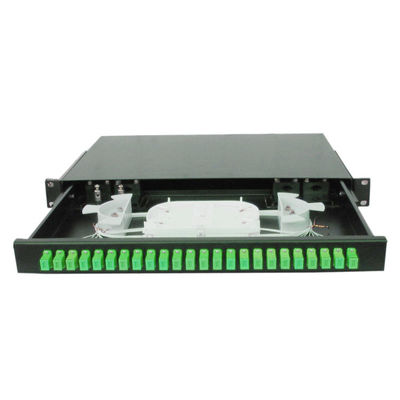

12-192 çekmeceli tip 19'' standart yapı Raf tipi Yama Paneli FC SC LC ST adaptörlü
Uygulama:
Ürün, optik kabloların terminallerinde, farklı tip ve yapılarda,
çapı 18 mm'nin altında olan (uf066) tepsilerde kullanılabilir.
Yapısal özellikler:
- Tüm özellik indeksleri Ulusal YD/T925—1997 Standardına uygundur.
- Gövde, soğuk haddelenmiş çelik sac kullanır. Güçlü yapışma kuvveti, sanatsal ve dayanıklıdır.
- 1-2 kablo girişi ve 1-24 çekirdek fiber çıkışının belirgin tasarımı esneklik sağlar.
- Kablo girişleri, esnekliği artırmak için yağ direnci NBR ile kapatılmıştır. Kullanıcılar,
- giriş ve çıkışları delmeyi seçebilirler.
- Üst üste binen fiber eritme tepsisi ve ayrı yalıtım topraklama ünitesi, çekirdeklerin düzenlenmesini sağlar,
- kapasiteyi ve kablo topraklamasını esnek, kullanışlı ve güvenli hale getirir.
Ana teknik Özellikler:
Dış Boyut: (uzunluk×genişlik×yükseklik) 430x250x1U
Ağırlık: 3.5kg
optik fiber sarma yarıçapı: ≥40mm
fiber tepsisinin ekstra kaybı: yok
tepside kalan fiber uzunluğu:≥1.6m
fiber kapasitesi: 48 çekirdek
çalışma sıcaklığı: - 400C ~ + 600C
yanal basınca dayanıklılık: 500N
şok direnci: 750N
IV, İşlemler
Kabloyu soyun, dış ve iç muhafazayı ve ayrıca gevşek sözleşme tüpünü çıkarın ve
dolgu yağını yıkayın, 1.1～1.6m fiber ve 20～40mm çelik çekirdek bırakın.
Kablo presleme kartını ve kabloyu ve ayrıca kablo takviye çelik çekirdeğini sabitleyin.
Fiberi eritme ve bağlama tepsisine yönlendirin, ısı sözleşme tüpünü ve eritilmiş tüpü
bağlantı fiberlerinden birine sabitleyin. Fiberi erittikten ve bağladıktan sonra, ısı sözleşme tüpünü ve eritilmiş tüpü hareket ettirin ve
paslanmaz (veya kuvars) takviye çekirdek çubuğunu sabitleyin, bağlantı noktasının
muhafaza borusunun ortasında olduğundan emin olun. İkisini bir araya getirmek için boruyu ısıtın. Korunan eklemi fiber döşeme
tepsisine yerleştirin. (bir tepsi 12 çekirdek döşeyebilir)
Kalan fiberi eritme ve bağlama tepsisine eşit olarak döşeyin ve sarma fiberi naylon bağlarla sabitleyin. Kullanın
tepsileri aşağıdan yukarıya doğru. Tüm fiber bağlandıktan sonra, üst katmanı kapatın ve sabitleyin.
Proje planına uygun olarak konumlandırın ve toprak telini kullanın.

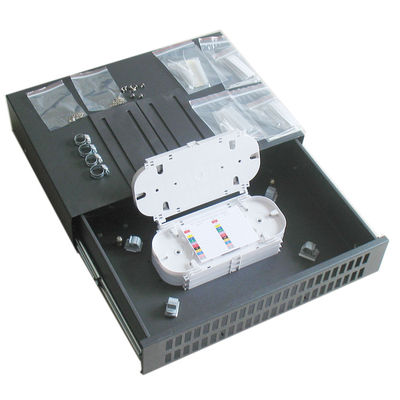

Paketleme Listesi
terminal kasası ana gövdesi: 1 adet parlatma zımpara bezi: 1 adet
eritme ve bağlama işareti: 1 adet
ısı büzüşmeli kılıf: 2～24 adet
bağ: 4～24 adet
Özellikler:
| Tip |
GPZ/JJ-CLA |
| Boyut (mm) |
430*250*1U/2U/3U/4U |
| Uygun adaptör |
FC/LC/SC/ST,APC/UPC/PC |
| Fiber Kapasitesi (çekirdek) |
12,24,48,,96 (panel plakası değiştirilebilir) |
| Malzeme |
Soğuk haddelenmiş çelik sac |
Sipariş bilgileri:
| Tip |
Boyut (mm) |
Maksimum kapasite (çekirdek) |
Açıklama |
| GPZ/JJ-CLASC12 |
430*250*1U |
12 |
Elektrostatik püskürtmeli, FC, SC, ST, LC adaptörleri için uygun soğuk haddelenmiş çelik sac. |
| GPZ/JJ-CLAFC24 |
24 |
| GPZ/JJ-CLA2SC24 |
48 |
| GPZ/JJ-CLAFC48 |
430*250*2U |
48 |
Paketleme bilgileri:
| Tip |
İç karton boyutu
(mm)
|
Ağırlık
(kg)
|
Ambalaj boyutu
(mm)
|
Ağırlık
(kg)
|
Adet/ karton |
| GPZ/JJ-CLASC12 |
465*330*75 |
5.5 kg |
485*420*350 |
29.0 kg |
5 |
| GPZ/JJ-CLAFC24 |
| GPZ/JJ-CLA2SC24 |
| GPZ/JJ-CLAFC24 |
475*335*130 |
6.2kg |
500*355*550 |
26.3kg |
4 |
