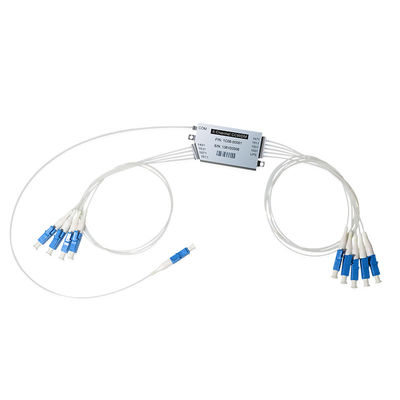

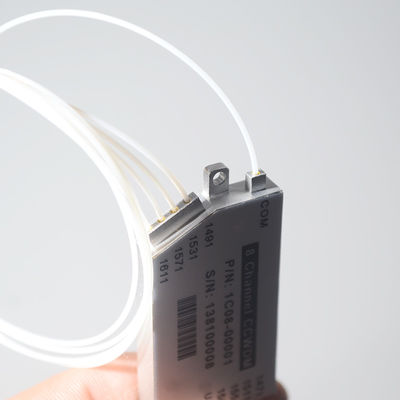

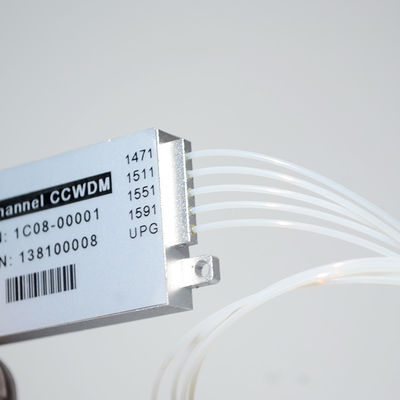

45 Db 4 CH Optik Alıcı için Kompak Mini CWDM
| Model No.: | 4/8-CH Compact CWDM Mux/Demux module Mini CWDM | Wavelength: | 1270nm, 1471nm, 1491nm 1611nm or others |
| Input/Output connector: | FC, SC, LC optional | Product Name: | Mini CCWDM |
| Non-Adjacent Chan: | 45 db | Channel Insertion Loss: | Max 0.70 (Typical 0.50) db |
| Adjacent Channel Isolation: | lation: 30 db | PDL: | 0.10 db |
| High Light: | Mini CWDM,Kompakt CWDM,45 Db 4 CH CWDM |
||
45 Db 4 CH Optik Alıcı için Kompak Mini CWDM

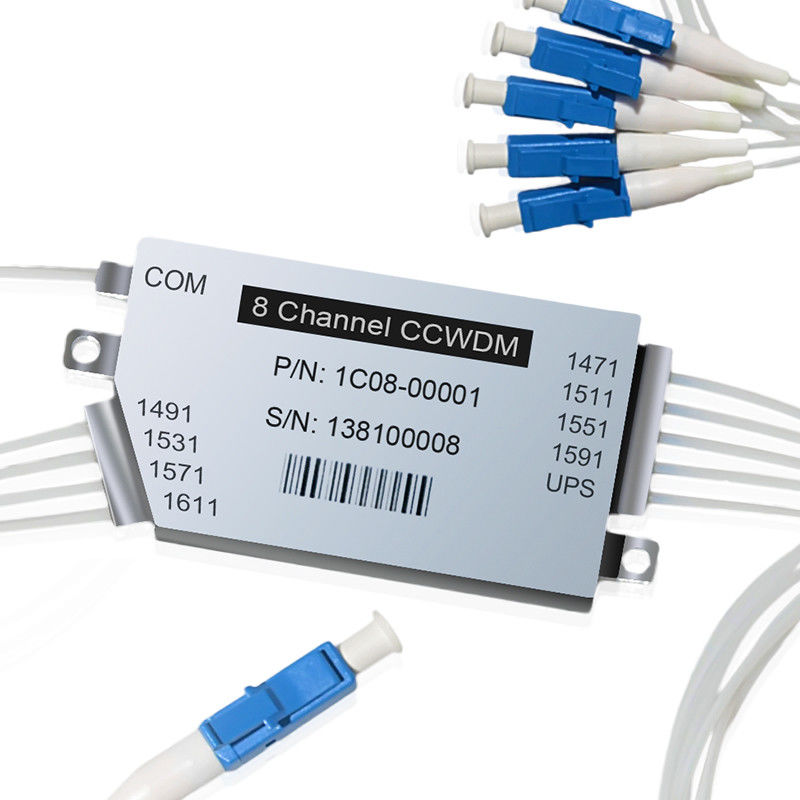

4/8 kanallı CCWDM 4/8-CH Kompakt CWDM Mux/Demux modülü Optik Alıcı için Mini CWDM
Açıklama
CY COM'larkompakt boyutlu Kaba Dalga Boyutu Bölümü Multipleksörleri ((Mini CWDM, Kompakt CWDM, CCWDM),optik performansı önemli ölçüde artırabilecek CY COM'un özel optik platformunu kullanan entegre optik modüllerCY COM Mini CWDM, ortak standart CWDM modülüyle karşılaştırıldığında çok daha küçük paket boyutu alır.Uygulama çok yer tasarruf edilebilir ve bu arada performans ve parametreler de daha iyi.
Tüm CY COM CWDM modülleri Telcordia niteliğine sahiptir.(TELCORDIA GR-1221-CORE ile tanışın) Kaba Dalga Uzunluğu Bölünme Multiplexing (CWDM), maliyetleri düşük tutarken bant genişliği kapasitesini artırmak için mükemmel bir seçimdirStandart İnce Film Filtre (TFF) teknolojisine dayanan ve özel bir ambalajı olan 6com splice/pigtailed ABS modülü ailesi,Size en küçük bileşen boyutlarını ve olağanüstü performans ve güvenilirliği sunuyor..
Özellikleri
1) Düşük Ekleme Kaybı
2) Mükemmel kanal yalıtımı
3) Yüksek istikrar ve güvenilirlik
4) Düşük Maliyet
5) Kompakt boyut
Başvurular
CWDM Kanalları Ekle/KaldırCWDM
CATV fiber optik bağlantıları
LAN ağlarına erişim
Kısa mesafe iletişimleri
Spesifikasyon:
|
Parametreler
|
Birim
|
Özellikler
|
||||
|
1
|
Çalışma dalga boyu aralığı
|
nm
|
1260 ~ 1620
|
1520 ~ 1570
|
||
|
2
|
Kanal Arası
|
---
|
20nm
|
100GHz
|
||
|
3
|
Kanal geçiş bandı (@-0.5dB bant genişliği)
|
nm
|
IUT ± 6.5
|
UT ± 0.125
|
||
|
4
|
Kanal miktarı
|
---
|
C4CH
|
C8CH
|
C4CH
|
C8CH
|
|
5
|
Max. Band Ripple'ı geç.
|
dB
|
<0.35
|
<0.4
|
||
|
6
|
En fazla kanal ekleme kaybı
|
dB
|
≤1.8
|
≤3.0
|
≤2.0
|
≤3.2
|
|
7
|
Min. Yakın kanal yalıtımı
|
dB
|
>30
|
>25
|
||
|
8
|
Min. Çevre dışı kanal yalıtımı
|
dB
|
>45
|
>35
|
||
|
9
|
Ekspres kanal yalıtımı
|
|
>13
|
>12
|
||
|
10
|
Min. Geri dönüş kaybı
|
dB
|
≥45
|
|||
|
11
|
Maks. PDL
|
dB
|
<0.1
|
<0.1
|
<0.20
|
<0.30
|
|
12
|
Ekleme Kaybı Sıcaklık Duyarlılığı
|
dB/°C
|
<0.005
|
|||
|
13
|
Dalga boyu sıcaklık değişimi
|
nm/°C
|
<0.002
|
|||
|
14
|
Maks. Güç Yönetimi
|
mW
|
300
|
|||
|
15
|
Yönetmelik
|
dB
|
≥50
|
|||
|
16
|
İşlem sıcaklık aralığı
|
°C
|
-40 ila +80
|
|||
|
17
|
Depolama sıcaklık aralığı
|
°C
|
-40 ila +85
|
|||
|
18
|
Fiber Ceket & Fiber Uzunluğu
|
cm
|
Özelleştir
|
|||
|
19
|
Paketin Boyutları 1
|
mm
|
100 * 80 * 10 veya Özelleştir
|
|||
|
20
|
Paketin Boyutları 2
|
mm
|
LGX uyumlu
|
|||
|
21
|
Paketin Boyutları ¢ 3
|
mm
|
19 ′′ 1U Rack Montajlı
|
|||
|
22
|
Bağlantı tipi
|
- Hayır.
|
SC/LC/FC veya özelleştir
|
|||
|
23
|
Elbisenin Tipi ve Rengi
|
|
G.652D / G.657 A1 (veya Özelleştir)
|
|||
-
