| Model No.: | CWDM DWDM | Product Name: | Optical CWDM Mux/Demux Module |
|---|---|---|---|
| Wavelength: | 1270~1610nm | Connector: | FC SC LC |
| Case: | ABS LGX Box | Application: | FTTx Solutions |
| Channel Number: | (2~18channel optional) | Pigtail Length: | 1Meter |
| Vurgulamak: | CWDM DWDM Modülü,SC LC CWDM DWDM,FC CWDM DWDM |
||

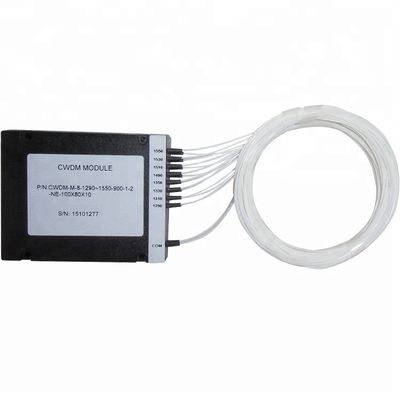

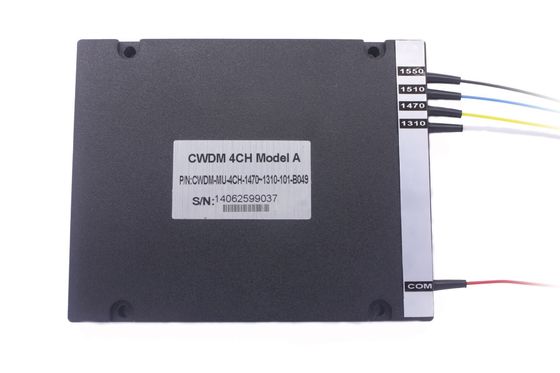

Düşük Ekleme Kayıplı 16 Kanal FC SC LC CWDM DWDM Modülü
4,8,16,18-Kanal CWDM Modülü fiber optik explay iletişimci WDM
Açıklama
Kaba Dalga Boyu Bölmeli Çoğullayıcı (CWDM), İnce Kaplama Teknolojisi ve Tescilli Akı İçermeyen Metal Bağlantılı Mikro Optik Paketleme Tasarımı kullanır. Düşük ekleme kaybı, yüksek kanal izolasyonu, geniş geçiş bandı, düşük sıcaklık hassasiyeti ve epoksi içermeyen optik yol sağlar. CWDM Mux Demux ürünlerimiz, tek bir fiber üzerinde 18 kanala kadar Çoğullama sağlar.
WDM ağlarında düşük ekleme kaybına ihtiyaç duyulduğundan, bir seçenek olarak IL'yi azaltmak için bir CWDM Mux/Demux modülüne “Atla Bileşen” de ekleyebiliriz. Standart CWDM Mux/Demux paket türleri şunları içerir: ABS kutu paketi, LGX paketi ve 19” 1U raf montajı.
Uygulamalar
CWDM Sistemi
PON Ağları
CATV Bağlantıları
Özellikler ve Avantajlar:
Yüksek İzolasyon
Kompakt Tasarım
Düşük ekleme kaybı, düşük PDL
Yüksek Güvenilirlik ve Kararlılık
İyi kanal-kanal homojenliği
Özellikler:
| Parametre | Değer | |||||
| Kanal Sayısı | 2 | 4 | 8 | 16 | 18 | |
| Merkezi Dalga Boyu(nm) | ITU-T Izgarası | |||||
| Bant Genişliği(@0.5dB Geçiş bandı)(nm) | ITU-T ±6.5 | |||||
| Kanal Geçiş bandı(nm) | 20 | |||||
| E.K.(dB) | Tip. | 1.2 | 1.6 | 2.2 | 3.2 | 3.8 |
| MAKS. | 1.4 | 1.8 | 2.8 | 5.0 | 5.6 | |
| Dalgalanma(dB) | ≤0.3 | |||||
| PDL(dB) | ≤0.10 | ≤0.15 | ≤0.20 | ≤0.25 | ≤0.30 | |
| İzolasyon(dB) | Bitişik Kanal | ≥30 | ||||
| Bitişik Olmayan Kanal | ≥45 | |||||
| Yönlülük(dB) | ≥50 | |||||
| D.K.(dB) | ≥45 | |||||
| Çalışma Sıcaklığı(℃) | -5~+75 | |||||
| Depolama Sıcaklığı(℃) | -40~85 | |||||
| Not: 1. Yukarıdaki tüm veriler konektörleri içermez 2. Daha fazla ayrıntı için lütfen satış ekibimizle iletişime geçin |
||||||
