Mini FWDM Cihazı 3 Port Filtreli 250um WDM CWDM DWDM
| Model No.: | FWDM | Fiber Type: | 250um Bare fiber or 900um loose tube 2.0/3.0mm |
| Operation Wavelength: | 1310nm 1490nm 1550nm | Channel Spacing: | 20nm |
| Case: | steel tube, small factor | Isolation Adjacent: | >30dB |
| Return Loss: | >45dB | Insertion loss: | pass<0.6dB, reflection<0.4dB |
| High Light: | 250um WDM CWDM DWDM,3 portlu WDM CWDM DWDM,Mini FWDM Aygıtı |
||
Mini FWDM Cihazı 3 Port Filtre 250um WDM CWDM DWDM
Mini FWDM cihazı 3 port Filtre WDM 1310 1490 1550 için

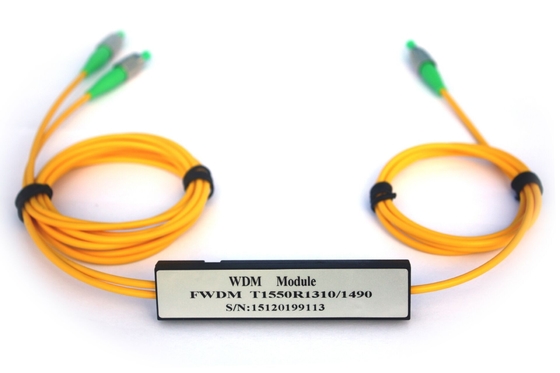

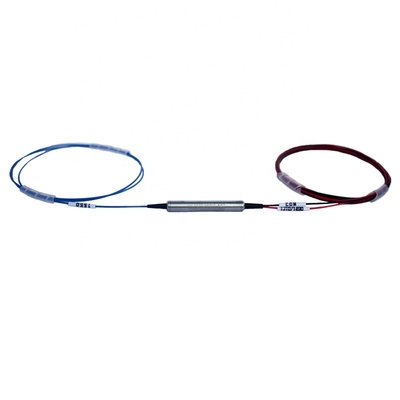

CY COM Çelik boru Mini boyutlu FWDM cihazı, 1310 1490 / 1550nm için 3 portlu bir Filtre WDM'dir.
İnce film filtre teknolojisine dayalı CY COM 1310/1490/1550 WDM cihazları, FTTP pazarının özel gereksinimlerini karşılamak üzere tasarlanmıştır. Güçlü kaplama ve pasif cihaz paketleme yetenekleri, bu WDM'leri mükemmel optik performans, iyi güvenilirlik ve ultra kompakt boyut ile öne çıkarır. Farklı müşteri taleplerini karşılamak için iki standart tip (Genel Tip, Geniş Bant Tipi) mevcuttur. Ayrıca, talep üzerine herhangi bir özelleştirilmiş tasarım da mevcuttur.
534=1550geçiş/1310&1490 yansıma
345= 1310&1490geçiş/1550 yansıma
435=1490geçiş/1310&1550 yansıma
Özellik:
- 1550nm geçiş, 1490nm geçiş, 1310nm & 1490nm geçiş
- Çelik boru, Cam boru
- Telecordia GR-1209-COR-2001'e uygundur
Telecordia GR-1221-CORE-1999'a uygundur
ITU-T G3694.2'ye uygundur - %100 OSA testi (Optik spektrum testi)
- Düşük uçtan uca ekleme kaybı
Geniş geçiş bandı
Yüksek kanal izolasyonu
Yüksek kararlılık ve güvenilirlik
| CWDM modülleri_Kasa boyutu Çözümleri | ||||
|
Fiber bir taraf |
2CH-8CH | 100x80x10 mm | 50x50x6.2 mm | 22x14x6.5 mm |
| 9CH-18CH | 140x100x15 mm | 50x50x6.2 mm | 28x23x6.5 mm | |
|
Fiber iki taraf |
2CH-8CH | 45x25x6 mm | ||
| 9CH-18CH | 55x45x6 mm | |||
| Parametre | Çoklayıcı | Demultiplekser |
| Çalışma merkezi dalga boyu | 1270nm – 1610 nm | |
| Merkezi dalga boyu doğruluğu | ± 0.5 nm | |
| Kanal aralığı | 20 nm | |
| -0.5dB'de geçiş bandı | Minimum 13 nm | |
| Ekleme Kaybı (dB) | geçiş<0.6dB, yansıma<0.4dB | |
| Kanal düzgünlüğü | Maksimum 1 dB | |
| Kanal dalgalanması | Maksimum 0.3 dB | |
| Komşu izolasyon | Yok | Minimum 30 dB |
| Komşu olmayan izolasyon | Yok | Minimum 40 dB |
| Ekleme kaybı sıcaklık hassasiyeti | Maksimum 0.003 dB/ºC | |
| Dalga boyu sıcaklık kayması | Maksimum 0.002 nm/ ºC | |
| Polarizasyon sıcaklık kaybı | Maksimum 0.1 dB | |
| Polarizasyon modu dağılımı | Maksimum 0.1 ps | |
| Yönlülük | Minimum 50 dB | |
| Geri dönüş kaybı | Minimum 45 dB | |
| Güç işleme | 500 mW | |
| Çalışma sıcaklık aralığı | -5 ila 76 ºC | |
| Depolama sıcaklık aralığı | -40 ila 85 ºC | |
-
