Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Product name: | Fiber patch cord | Cable color: | Yellow or customized |
|---|---|---|---|
| length: | 1m,2m,3m 100m or customized | Cable Dimension: | 0.9mm, 2.0mm,3.0mm |
| Connector: | SC/APC | Model: | Single Model |
| wavelength:: | 1310nm or 1550nm | Cable type: | G652D, G657A1,G657A,G657B3 |
| Vurgulamak: | 4.6mm SM Fiber Optik Yama Kabloları,G657A1 Fiber Optik Yama Kabloları,G657A1 optik yama kablosu |
||

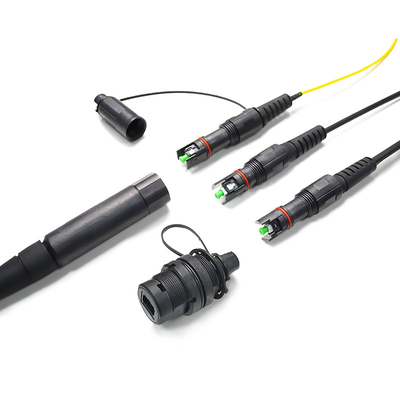

G657A1 H Bağlayıcı SC APC 4.6mm SM Fiber Optic Patch Kabloları
Özellikleri
* IL & RL'de yüksek performans
* 4,8,12 ve 24 fiber konektör terminalleri ve montajları
* Düşük kayıp ve standart kayıp SM ve MM uygulamaları için tasarlanmıştır
* Elyafların kitlesel olarak imha edilmesi için ekonomik bir çözüm
* MPO/MTP uygulaması için uygundur
* Direktife uygun 200/95/EC ((RoHS)
* MPO konektörü IEC-61754-7 ile uyumludur
Uygulama
Optik performans:
|
Kablo sayısı
|
12
|
24
|
||
|
Fiber Modeli
|
G.657A1
|
|||
|
Güç Üyesi
|
Malzeme
|
Aramid ipliği
|
||
|
Sıkı tampon
|
Malzeme
|
PVC
|
||
|
Çapraz ((± 0,06) mm
|
0.90
|
|||
|
Kalınlığı ((± 0,03) mm
|
0.30
|
|||
|
Dış kabuk
|
Malzeme
|
TPU
|
||
|
Renk
|
Siyah
|
|||
|
Kalınlığı ((± 0,1) mm
|
0.8
|
1.2
|
||
|
Kablo çapı ((± 0,2) mm
|
6.2
|
8.5
|
||
|
Kablo Ağırlığı ((±5) kg/km
|
35
|
68
|
||
|
Min. bükme yarıçapı
|
Gerginliksiz
|
10.0×Kablo-φ
|
||
|
En Yüksek Gerginlik Altında
|
20.0×Kablo-φ
|
|||
|
Sıcaklık aralığı
(°C) |
Kurulum
|
-20~+60
|
||
|
Taşıma ve Depolama
|
-40~+70
|
|||
|
Operasyon
|
-40~+70
|
|||
|
Bağlantı tipi
|
Performans seviyesi
|
Çekme gücü
|
|||||
|
Standart
|
Elit
|
||||||
|
Bağlantı
|
Mod
|
Son yüz
|
IL(db)
|
RL(db)
|
IL(db)
|
RL(db)
|
(N)
|
|
LC/SC/FC/ST
|
SM
|
PC
|
≤0.2
|
≥50
|
≤ 0.15
|
≥50
|
≥68N
|
|
UPC
|
≤0.2
|
≥ 55
|
≤0.15
|
≥ 55
|
|||
|
APC
|
≤0.2
|
≥ 60
|
≤0.15
|
≥ 60
|
|||
|
MM
|
PC
|
≤0.2
|
≥35
|
≤0.15
|
≥35
|
||
|
MPO/MTP
|
SM
|
APC
|
≤0.7
|
≥ 60
|
≤0.35
|
≥ 60
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥20
|
≤0.35
|
≥20
|
||
|
MIRJ
|
SM
|
PC
|
≤0.5
|
≥50
|
/
|
/
|
≥68N
|
|
MM
|
PC
|
≤0.5
|
≥35
|
/
|
/
|
||
(1) Kaynak Garantisi. uzun vadeli tedarikçiler hammadde kalitesini istikrarlı tutar. Tüm ürünler ROHS sertifikalıdır ve ihracat kalitesi seviyesindeki talebi karşılar.
(2) Kalite testi. 1. Çiğ malzemeler sadece IQC denetimini geçtikten sonra üretim hattına verilecektir.
2. IPQC, üretimlerin kalite gereksinimlerine uygun olmasını sağlamak için üretim hattını denetler.
3.OQC, ürün performansını test eder ve her ürünün müşteri kalite gereksinimlerini karşıladığından emin olmak için ambalajı dener.
(3) Optik Test: Ürünlerimiz IEC ve ITU standartlarına uyuyor
(4) Ürünlerin bitirilmesinden sonra kalite güvence departmanı tarafından en az% 30 nokta testi.

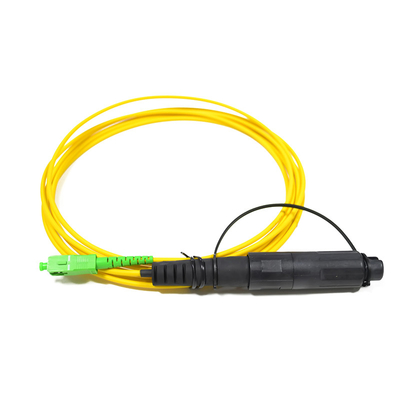

Ürün resmi
